灯塔牌油漆 F53-31 红丹酚醛防锈漆

组    成

　　由酚醛树脂、干性植物油合成的漆料、红丹粉、催干剂、助剂及溶剂等组成。

主要特性

　　具有良好的防锈性能

　　具有良好的附着力

　　干性较快

　　具有良好的施工性能

用    途

　　 适用于陆上钢结构，船舶水线以上部位作防锈漆之用，能与酚醛、醇酸等面漆配套使用。

颜色及外观

　　桔黄色，漆膜无光。

表面处理及底材温度

　　－有氧化皮钢材：喷砂处理至Sa2级

　　－无氧化皮钢材：风动或电动打磨工具打磨至St3级

　　－涂有车间底漆的钢材：漆膜损伤及锈蚀处二次除锈，打磨至St3级

　　－在焊接、切割或火工校正燃烧部位：打磨至St3级

　　－有旧漆膜底材：除去松动失效的旧漆膜及铁锈，以风动或电动打磨工具打磨至St3级

　　－底材温度须高于露点以上3℃

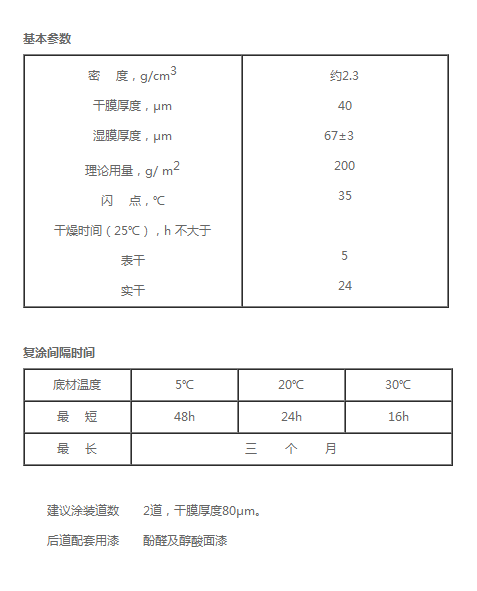

涂装方法

　　无气喷涂   稀 释 剂   X-6稀释剂

　　稀 释 量   0～5%（以油漆重量计）

　　喷嘴口径   0.4～0.5mm

　　喷出压力   12～15 MPa（约120～150 kg/ cm2）

　　空气喷涂   稀 释 剂   X-6稀释剂

　　稀 释 量   0～10%（以油漆重量计）

　　喷嘴口径   2～3mm

　　喷出压力   0.3～0.4 MPa（约3～4 kg/ cm2）

　　滚涂/刷涂  稀 释 剂   X-6稀释剂

　　稀 释 量   0～3%（以油漆重量计）

　　清 洗 剂          X-6稀释剂

　　储藏期限          12个月

注意事项

　　1、红丹漆漆膜不宜在空气中暴露太久，不然漆膜易发白或变色。

　　2、漆膜内含有红丹，不宜用于须进行火工校正的密闭舱室内，以防铅中毒。

　　3、本品使用前应搅拌均匀，用80～120目丝网过滤，将混入的杂质、漆皮等滤去。

　　4、本品含有机溶剂，注意防火，施工时注意环境通风，做好劳动保护。
