灯塔牌油漆 C53-38 铝铁防锈漆

组成

　　由醇酸树脂，氧化铁红、铝粉等防锈颜料、体质颜料、催干剂及溶剂等组成。

主要特性

　　－漆膜坚韧，具有良好的附着力

　　－干性较快

　　－具有良好的防锈性能

　　－具有良好的施工性能

用途

　　适用于船舶水线以上、普通舱室及陆上钢结构作防锈底漆之用。

颜色及外观

　　银红色，漆膜平整，略有刷痕。

表面处理及底材温度

　　－有氧化皮钢材：喷砂处理至Sa2级

　　－无氧化皮钢材：风动或电动打磨工具打磨至St3级

　　－涂有车间底漆的钢材：漆膜损伤及锈蚀处二次除锈，打磨至St3级

　　－在焊接、切割或火工校正燃烧部位：打磨至St3级

　　－底材温度须高于露点以上3℃

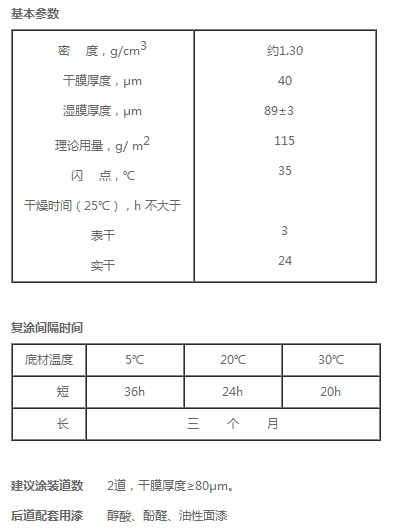

涂装方法

　　无气喷涂稀释剂 X-6稀释剂

　　稀释量 0～5%（以油漆重量计）

　　喷嘴口径 0.4～0.5mm

　　喷出压力 12～15 MPa（约120～150 kg/ cm2）

　　空气喷涂稀释剂 X-6稀释剂

　　稀释量 0～10%（以油漆重量计）

　　喷嘴口径 2～3mm

　　喷出压力 0.3～0.4 MPa（约3～4 kg/ cm2）

　　滚涂/刷涂稀释剂 X-6稀释剂

　　稀释量 0～3%（以油漆重量计）

　　清洗剂 X-6稀释剂

　　储藏期限 12个月

注意事项

　　1、本品使用前应搅拌均匀，用80～120目丝网过滤，将混入的杂质、漆皮等滤去。

　　2、本品含有机溶剂，注意防火，施工时注意环境通风，做好劳动保护。

来源：http://www.dtgyq.com/product510167.html

发布时间：2020/1/17 16:24:57
